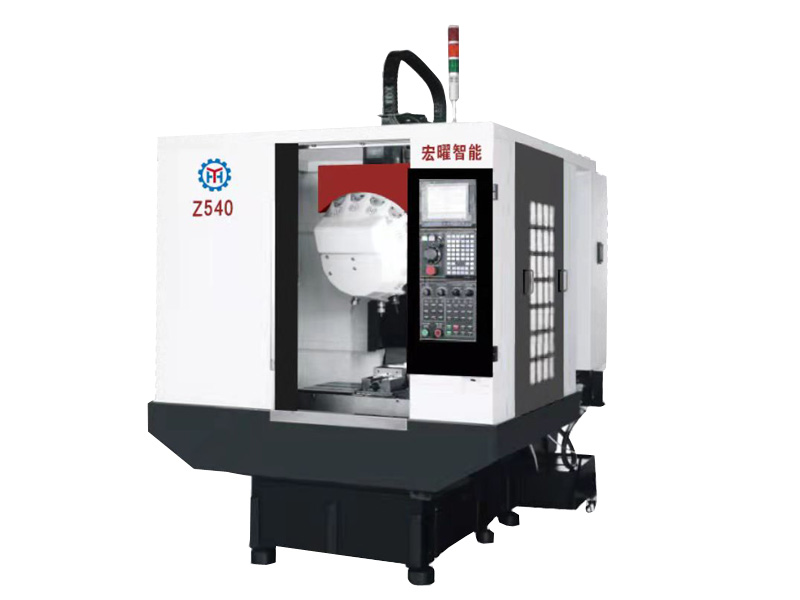

钻攻中心技术参数
| 技术参数 | 单位 | Z540 | Z640 | |
| 工作台 | 工作台尺寸 | mm | 400×600 | 400×700 |
| T型槽（个数×槽宽×间距） | 3-14×100 | 3-14×100 | ||
| 最大承重 | kg | 250 | 450 | |
| 行程 | X/Y/Z轴行程 | mm | 500/400/300 | 600/400/300 |
| 主轴中心至立柱距离 | mm | 450 | 450 | |
| 主轴端面至工作台距离 | mm | 155-455 | 145-445 | |
| 主轴 | 主轴转速 | rpm | 20000 | 12000 |
| 主轴锥度 | BT30/¢100 | BT30/¢100 | ||
| 速度 | 切削速度（X/Y轴） | m/min | 1-12 | 1-12 |
| 快移速度（X/Y轴） | m/min | 48 | 48 | |
| 快移速度（Z轴） | m/min | 48 | 48 | |
| 精度 | 定位精度 | mm | 0.01 | 0.01 |
| 重复定位精度 | mm | 0.005 | 0.005 | |
| 自动换刀系统/ATC | 刀库容量 | T | 12 | 16 |
| 最大刀具直径（满刀） | mm | Ø100 | Ø100 | |
| 最大刀具长度（邻空刀） | mm | 140 | 140 | |
| 最大刀具重量 | kg | 3 | 3 | |
| 换刀时间（T-T） | s | 1.8 | 2.5 | |
| 系统 | 系统配置 | 三菱/发那科/凯恩帝 | 三菱/发那科/凯恩帝 | |
| 其他 | 主轴电机功率 | kw | 3.7/5.5 | 5.5 |
| X/Y/Z轴电机功率 | kw | 1.5/1.5/2.2 | 1.5/1.5/3 | |
| 电源要求 | V | 380V | 380V | |
| 所需气压 | kg/cm² | 6 | 6 | |
| 机床重量 | kg | 3000 | 3500 | |
| 机床尺寸 | mm | 1600×2100×2300 | 1800×2200×2500 |
