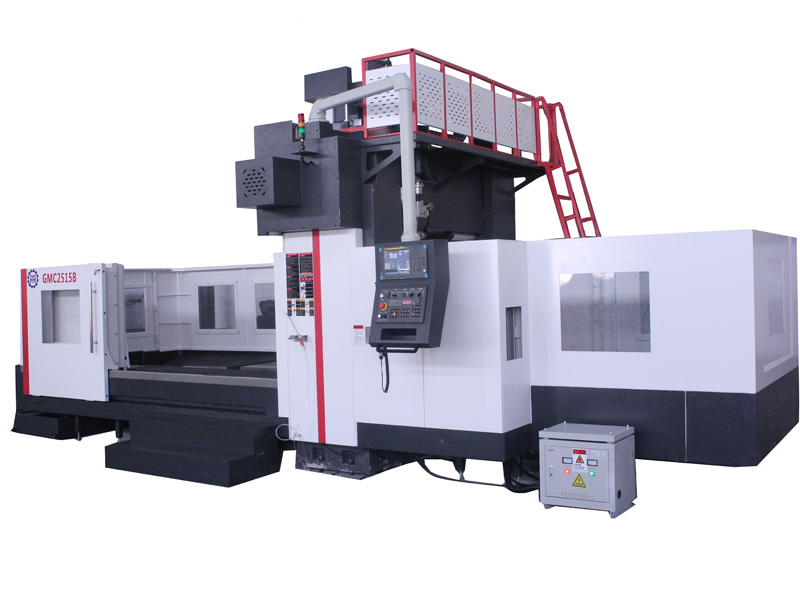

龙门加工中心技术参数
| GMC1210B | GMC1513B | GMC2013B | GMC2015B | GMC2515B | GMC3015B | |
| 工作台尺寸（宽*长）（mm） | 900*1400 | 1200*1500 | 1200*2000 | 1400*2000 | 1400*2500 | 1400*3000 |
| 工作台移动方向行程（X轴，mm） | 1200 | 1600 | 2200 | 2200 | 2700 | 3200 |
| 主轴滑座移动方向行程（Y轴，mm） | 1100 | 1400 | 1400 | 1650 | 1650 | 1650 |
| 主轴上下移动方向行程（Z轴，mm） | 800 | 800 | 800 | 800 | 800 | 800 |
| 龙门宽度（mm） | 1100 | 1400 | 1400 | 1650 | 1650 | 1650 |
| 主轴端面至工作台距离（mm） | 150-950 | 70-870 | 70-870 | 70-870 | 70-870 | 70-870 |
| 工作台T型槽（数目-尺寸*间距） | 7-22*125 | 7-22*150 | 7-22*150 | 7-22*170 | 7-22*170 | 7-22*170 |
| 主轴规格 | BT50/Ø155-8000rpm，皮带式 | BT50/Ø190-6000rpm，皮带式 | BT50/Ø190-6000rpm，皮带式 | BT50/Ø190-6000rpm，皮带式 | BT50/Ø190rpm，皮带式 | BT50/Ø190rpm，皮带式 |
| X轴滚珠丝杠规格 | 5010 | 5512 | 6310 | 6310 | 6316 | 8016 |
| Y轴滚柱丝杠规格 | 5010 | 5010 | 5010 | 5010 | 5010 | 5010 |
| Z轴滚柱丝杠规格 | 5010 | 5010 | 5010 | 5010 | 5010 | 5010 |
| X轴导轨规格 | 45滚柱线轨 | 45滚柱线轨 | 45滚柱线轨 | 45滚柱线轨 | 45滚柱线轨 | 45滚柱线轨 |
| Y轴导轨规格 | 45滚柱线轨 | 45滚柱线轨 | 45滚柱线轨 | 45滚柱线轨 | 45滚柱线轨 | 45滚柱线轨 |
| Z轴导轨规格 | 矩形硬轨 | 矩形硬轨 | 矩形硬轨 | 矩形硬轨 | 矩形硬轨 | 矩形硬轨 |
| X/Y/Z轴伺服电机传动方式 | 直联 | 直联 | 直联 | 直联 | 直联 | 直联 |
| 工作台承重（KG） | 1600 | 2000 | 3000 | 5000 | 6000 | 7000 |
| 机床重量(KG) | 12000 | 15000 | 17000 | 18000 | 210000 | 23000 |
| 机床尺寸（mm） | 3800*2600*3300 | 4600*3200*3500 | 5500*3200*3500 | 6200*3500*3800 | 7200*3500*3800 | 8200*3500*3800 |
| 备注：（1）Z轴可选四条45#滚柱线轨；（2）主轴传动方式可选直联或ZF+直联。 | ||||||
| GMC2521B | GMC3021B | GMC3024B | GMC4026B | GMC6030B | GMC8030B | |
| 工作台尺寸（宽*长）（mm） | 1800*2500 | 1800*3000 | 2200*3000 | 2400*4000 | 2600*6000 | 2600*8000 |
| 工作台移动方向行程（X轴，mm） | 2500 | 3000 | 3000 | 4000 | 6000 | 8000 |
| 主轴滑座移动方向行程（Y轴，mm） | 2100 | 2100 | 2400 | 2600 | 3000 | 3000 |
| 主轴上下移动方向行程（Z轴，mm） | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 龙门宽度（mm） | 2100 | 2100 | 2400 | 2600 | 3000 | 3000 |
| 主轴端面至工作台距离（mm） | 250-1250 | 250-1250 | 250-1250 | 250-1250 | 250-1250 | 250*1250 |
| 工作台T型槽（数目-尺寸*间距） | 9-22*180 | 9-22*180 | 11-28*200 | 11-28*200 | 13-28*200 | 13-28*200 |
| 主轴规格 | BT50/Ø190-6000rpm，皮带式 | BT50/Ø190-6000rpm，皮带式 | BT50/Ø200-6000rpm，皮带式 | BT50/Ø200-6000rpm，皮带式 | BT50/Ø200-6000rpm，皮带式 | BT50/Ø200-6000rpm，皮带式 |
| X轴滚珠丝杠规格 | 6316 | 8016 | 8016 | 8016 | 8016 | 10020 |
| Y轴滚柱丝杠规格 | 6310 | 6310 | 6316 | 6316 | 6316 | 6316 |
| Z轴滚柱丝杠规格 | 5010 | 5010 | 5010 | 5010 | 5010 | 5010 |
| X轴导轨规格 | 55滚柱线轨 | 55滚柱线轨 | 2-45滚柱线轨+2-45滚珠线轨 | 2-45滚柱线轨+2-45滚珠线轨 | 2-45滚柱线轨+2-45滚珠线轨 | 2-45滚柱线轨+2-45滚珠线轨 |
| Y轴导轨规格 | 55滚柱线轨 | 55滚柱线轨 | 55滚柱线轨 | 55滚柱线轨 | 55滚柱线轨 | 55滚柱线轨 |
| Z轴导轨规格 | 矩形硬轨 | 矩形硬轨 | 矩形硬轨 | 矩形硬轨 | 矩形硬轨 | 矩形硬轨 |
| X/Y/Z轴伺服电机传动方式 | 直联 | 直联 | 皮带传动，传动比2:1 | 皮带传动，传动比2:1 | 皮带传动，传动比2.5:1 | 皮带传动，传动比2.5:1 |
| 工作台承重（KG） | 7000 | 9000 | 12000 | 15000 | 21000 | 27000 |
| 机床重量(KG) | 25000 | 28000 | 38000 | 46000 | 60000 | 70000 |
| 机床尺寸（mm） | 7000*3800*4000 | 8400*3800*4000 | 8400*4400*4200 | 10500*4600*4200 | 14500*5000*4200 | 18500*5000*4200 |
