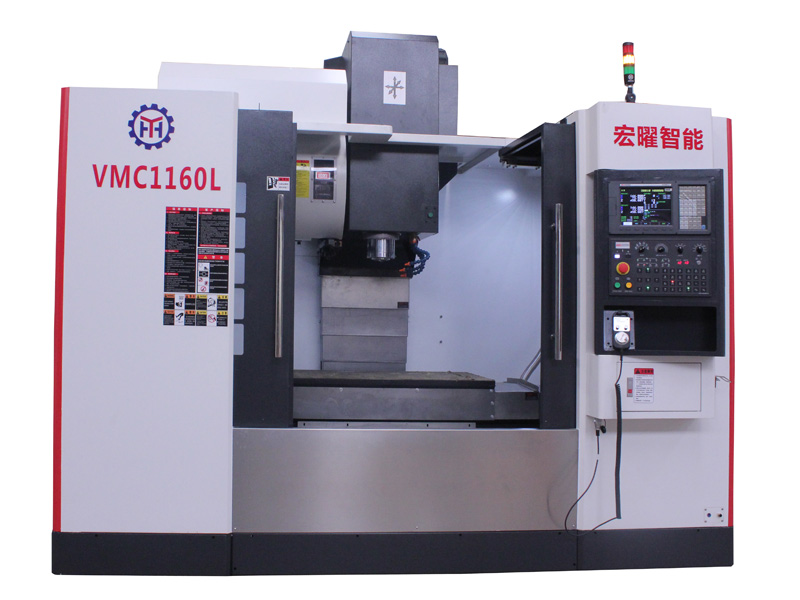

立式加工中心(线轨机型)技术参数
技术参数 | 单位 | VMC650L | VMC850L | VMC1160L | VMC1370L | VMC1580L | VMC1890L | |
工作台 | 工作台尺寸 | mm | 800×500 | 1000×500 | 1300×600 | 1500×700 | 1700×800 | 2000×900 |
T型槽(个数×槽宽×间距) | 3-18×144 | 5-18×90 | 5-18×100 | 5-22×135 | 5-22×135 | 5-22×165 | ||
最大承重 | kg | 350 | 450 | 800 | 1000 | 1500 | 1600 | |
行程 | X/Y/Z轴行程 | mm | 600/500/500 | 800/500/500 | 1000/600/600 | 1300/700/700 | 1500/800/700 | 1800/900/600 |
主轴中心至立柱距离 | mm | 560 | 560 | 655 | 757 | 810 | 950 | |
主轴端面至工作台距离 | mm | 110-610 | 110-610 | 70-670 | 190-890 | 130-830 | 160-760 | |
主轴 | 主轴转速 | rpm | 8000/12000 | 8000/12000 | 8000 | 8000 | 8000 | 8000 |
主轴锥度 | BT40 | BT40 | BT40 | BT50 | BT50 | BT50 | ||
速度 | 切削速度(X/Y轴) | m/min | 1-12 | 1-12 | 1-12 | 1-12 | 1-12 | 1-12 |
快移速度(X/Y轴) | m/min | 30 | 30 | 30 | 24 | 24 | 24 | |
快移速度(Z轴) | m/min | 18 | 18 | 18 | 16 | 16 | 16 | |
精度 | 定位精度 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
重复定位精度 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |
自动换刀系统/ATC | 刀库容量 | T | 16/24 | 24 | 24 | 24 | 24 | 24 |
最大刀具直径(满刀) | mm | Ø80 | Ø80 | Ø80 | Ø125 | Ø125 | Ø125 | |
最大刀具长度(邻空刀) | mm | 160 | 160 | 160 | 250 | 250 | 250 | |
最大刀具重量 | kg | 6 | 6 | 6 | 20 | 20 | 20 | |
换刀时间(T-T) | s | 1.8 | 2.5 | 2.5 | 6 | 6 | 6 | |
系统 | 系统配置 | 三菱/发那科/凯恩帝/新代 | 三菱/发那科/凯恩帝/新代 | 三菱/发那科/凯恩帝/新代 | 三菱/发那科 | 三菱/发那科 | 三菱/发那科 | |
其他 | 主轴电机功率 | kw | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 |
X/Y/Z轴电机功率 | kw | 2/2/2 | 2/2/3 | 3/3/3 | 3/3/3 | 4.5/4.5/4.5 | 4.5/7/4.5 | |
电源要求 | V | 380V | 380V | 380V | 380V | 380V | 380V | |
所需气压 | kg/cm² | 6 | 6 | 6 | 6 | 6 | 6 | |
机床重量 | kg | 4500 | 5600 | 8300 | 11000 | 12600 | 13600 | |
机床尺寸 | mm | 2500×2300×2400 | 2750×2500×2500 | 3200×2700×2900 | 3500×3300×3100 | 4300×3800×3200 | 4900×4000×3400 |
